Развертывание Стенда хранилища проектной документации в Ситуационном Центре IBM

Компании ОТ-ОЙЛ и ROXAR представляют стенд со специализированным ИТ-решением по сбору, хранению и санкционированному доступу к проектной документации для предприятий ТЭК, развернутом в ситуационном центре компании IBM.

Решение построено на базе:

• аппаратной инфраструктуры IBM Power Systems;
• линейки приложений «ЭЛЬДОКА» (прежнее название функциональных модулей до 2020 года — «ОТ.Хранилище Проектной Документации») компании «ОТ-ОЙЛ»;
• программного комплекса ResVIEW-II компании ROXAR.

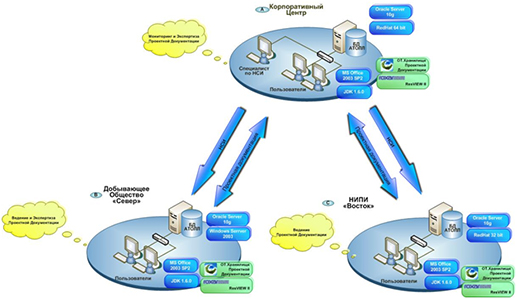

В текущей реализации ИТ-решение представлено тремя локальными сегментами:

• Корпоративный Центр — выполняет задачи по мониторингу и экспертизе проектной документации, предоставленной добывающими обществами и НИПИ
• Добывающее Общество «Север» — осуществляет ведение и экспертизу проектной документации, подготовленной, в частности, НИПИ
• НИПИ «Восток» — осуществляет размещение, хранение и согласование разработанной проектной документации

Репликация хранимых данных организована через «Корпоративный Центр», на котором осуществляется ведение нормативно-справочной информации. В реальности, репликация проектной документации проходит из НИПИ в Добывающее Общество и затем уже в корпоративный центр.

На стенде показан вариант привлечения разных категорий организаций участников и наиболее часто используемая репликация – на уровень КЦ.

IBM Power Systems

Серверы IBM на базе процессорной архитектуры POWER являются эталоном производительности, надежности и гибкости конфигурирования для корпоративных сред Unix и Linux. В последних версиях процессора POWER6 реализованы самые передовые инновации, которые делают RISC-серверы IBM идеальным выбором для корпоративных сред, в которых сделан акцент на производительность и высокую готовность сервисов. В каком бы качестве ни использовался сервер семейства IBM Power Systems – сервер приложений, Web-сервер, сервер баз данных и т.д., – обеспечивается радикальное сокращение плановых и внеплановых простоев, бесперебойная работа служб, возможность масштабирования вычислительных ресурсов по мере возникновения потребности в них, а также простота администрирования системы.

Особое преимущество процессоров POWER6 – синхронная многопоточность, обеспечивающая одновременную обработку двух потоков. Это позволяет выполнить больше задач за определенный промежуток времени, не увеличивая нагрузку на систему в процентном выражении. Процессоры POWER6 включают аппаратную поддержку вычислений с плавающей точкой, что позволяет повысить производительность при выполнении математических операций в финансовых расчетах и транзакциях в современных бизнес-системах. Кроме этого, этот процессор содержит ускоритель AltiVec Single Instruction Multiple Data (SIMD), который повышает эффективность при высокопроизводительных вычислениях.

Ключевым элементом конструкции сервера IBM Power являются инновационные функции надежности, доступности и удобства обслуживания (RAS), которые позволят поддерживать работоспособность системы круглосуточно.

Использование технологий IBM Chipkill Error Checking and Correcting (ECC) и технологий bit-steering для обнаружения и исправления большинства ошибок памяти; использования механизмов First Failure Data Capture (FFDC), позволяющих регистрировать и предотвращать повторение случайных ошибок, которые невозможно воспроизвести в рамках диагностики, а также динамического перераспределения системных ресурсов в случае обнаружения потенциального сбоя, что позволяет избежать остановок в работе приложений. Благодаря этим возможностям повышается доступность системы, можно ускорить обработку данных и уменьшить простои. Кроме того, новая функция процессоров POWER6, Processor Instruction Retry, обеспечивает непрерывный мониторинг состояния процессора и позволяет перезагрузить процессор в случае обнаружения определенных ошибок. При необходимости рабочая нагрузка может быть перенаправлена на другие процессоры без нарушения работы исполняемых приложений.

Превосходные возможности для виртуализации предоставляет семейство технологий, функций и предложений, обеспечивающих лидирующие в отрасли возможности виртуализации в системах на базе процессоров IBM POWER. Технология PowerVM включает базовые компоненты, являющиеся частью встроенного программного обеспечения IBM Power Systems, в том числе технологии динамических логических разделов (DLPAR).

Логические процессоры сервера Power полностью изолированы друг от друга, что обеспечивает высокий уровень защиты данных и повышенную доступность приложений. Технология динамических логических разделов LPAR позволяет выделять разделам с приложениями системные ресурсы без перезагрузки системы, упрощает администрирование системы и распределение нагрузки, повышает доступность. Помимо этого, технологии IBM System Storage и PowerHA (кластер высокой доступности) открывают новые возможности для обеспечения высокой доступности, включая зеркалирование в кластере серверов, гарантирующее практически постоянную доступность систем.

Системы Power Systems предоставляют заказчикам возможность управления ростом, уровнем сложности и рисками благодаря поддержке одновременного запуска операционных систем AIX, IBM i и Linux через механизм логических разделов (LPAR).

ОТ-ОЙЛ.  «ЭЛЬДОКА»

Решение предназначено для специалистов подразделения компаний по геологии и разработке месторождений, связанных с геолого-гидродинамическим моделированием и проектированием месторождений, а также с использованием технологических документов и картографических материалов на разработку месторождений.

Типы хранимой информации:

• Геологические и гидродинамические модели;
• Проекты разработки месторождений, в том числе отчеты по подсчету запасов и ТЭО КИН, мини-проекты;
• Протоколы ЦКР/ТКР/ГКЗ;
• Геолого-промысловые карты разработки месторождений;
• Другие произвольные типы информации.

«ЭЛЬДОКА» позволяет решать следующие задачи:

• обеспечение единой точки доступа к полному архиву проектной документации;
• организацию загрузки и хранения результатов геологического и гидродинамического моделирования, проектирования документации по разработке месторождения, картографического материала;
• отслеживание жизненного цикла проектных документов;
• обеспечение связей между проектными документами;
• обработку результатов проектирования разработки месторождений для дальнейшего использования в процессе прогнозирования показателей разработки месторождений;
• визуализацию картографического материала;
• формирование презентационной графики;
• предоставление авторизованным пользователям доступа к различным возможностям системы согласно выданным правам и административной привязке пользователя (объектно-ролевой доступ).

Ключевыми особенностями реализации хранения данных является:

• хранение комбинированной, документографической и фактографической информации;
• визуализация большей части информации без наличия специализированных лицензий на рабочем месте;
• динамическая настройка для каждого типа объекта структуры хранимых компонентов;
• ведение версионности и актуальности хранимых моделей и проектов;
• разбор табличных приложений проектных документов (более 50 Excel-шаблонов) по показателям, привязкам к справочникам и загрузка в единый информационный массив, с привязкой к адресным признакам: проектный документ, месторождение, объект разработки, скважина, год;
• загрузка текстовой части проектных документов, как целиком, так и по разделам структуры.

Решение базируется на использовании распределенного хранилища проектной информации. Данный способ предполагает построение, сходных по функционалу, но различных по составу хранимой информации, локальных хранилищ данных (сегментов) на всех уровнях компании, объединенных в единую сеть.

Преимуществом такого подхода является:

• возможность  использования единой системы справочников и классификаторов;
• отсутствие постоянного перемещения между сегментами значительных объемов информации;
• возможность непрерывного доступа к большим объемам данных, находящимся в других сегментах хранилища по сетям невысокой пропускной способности;
• управление запросами на отложенное копирование проектной документации с удаленного сегмента.

Между сегментами организована репликация необходимых категорий данных.

Для реализации функциональности визуализации картографической информации и построения презентационной графики были использованы технологии на основе ПО MapServer,  с использованием WMS сервисов для отображения различных ГИС файлов, что позволяет оперативно расширять список используемых в подсистеме картографических форматов и стандартов.

Визуализация результатов геолого-гидродинамического моделирования выполняется с помощью приложения ResVIEW-II компании ROXAR.

ROXAR. ResVIEW-II

Программный комплекс ResVIEW-II компании ROXAR представляет собой систему мониторинга геолого-технологических моделей.

ResVIEW-II является простым в использовании и освоении, стабильно работает с большими объемами данных, поддерживает широкий набор форматов, что позволяет использовать этот продукт для анализа моделей, созданных в различных программных средах.

ResVIEW-II включает в себя проектную базу данных, которая обеспечивает компактное и систематизированное хранение информации. Предоставляет возможность объединения различных данных для их сопоставления и анализа. Позволяет осуществлять конвертацию данных в различные форматы, используемые при гидродинамическом и геологическом моделировании, а также  подготавливать информацию во входных форматах гидродинамических симуляторов. Ускоряет загрузку данных, позволяет подготовить «Регламентные таблицы».

ResVIEW-II включает в себя весь спектр функций, которые необходимы для быстрого и качественного анализа расчетов геолого-гидродинамического моделирования и подготовки графической и аналитической информации для отчетов.  ResVIEW-II содержит удобные средства для интерактивного анализа трёхмерных моделей, включая построение разрезов, прозрачность, фильтры, интерактивный выбор групп ячеек, оценку запасов, статистику и графики по значениям параметров и другие инструменты.

Встроенные методы интерполяции, математические и логические операции с картами, получение суммарных и средних значений по регионам, а также мощный графический редактор, имеющиеся в ResVIEW-II  позволяют готовить и оформлять карты на этапах геологического и гидродинамического моделирования месторождений с соблюдением ГОСТов.

Встроенный гидродинамический симулятор, интегрированный в ResVIEW-II предназначен для проведения краткосрочных прогнозов и быстрой оценки параметров разработки нефтяных и газовых месторождений, а также для построения карт изобар. Особенно эффективен при мониторинге месторождений.

ResVIEW-II позволяет осуществлять визуализацию скважины совместно с 3D моделью пласта, показ интервалов перфорации и  элементов обустройства скважины, визуализацию данных каротажа, определение проницаемости призабойной зоны, гидропроводности пласта и скин-фактора по данным исследования скважин.

Отличительными особенностями комплекса ResVIEW-II являются:

• Интеграция в программном комплексе широкого набора разнообразных функций;
• Применение современных алгоритмов и языка программирования дает хороший результат и высокую скорость при визуализации, выполнении аналитических, математических и интерполяционных операций;
• ПО RESVIEW адаптировано к требованиям, предъявляемым в России и странах ближнего зарубежья;
• Удобный и гибкий интерфейс пользователя, который не требует специальных навыков работы с компьютером;
• Широкий набор форматов импорта/экспорта данных позволяет легко интегрировать программы из комплекса RESVIEW в любую технологическую цепочку моделирования, состоящую из коммерческих программных продуктов других фирм;
• Постоянное развитие и усовершенствование программ RESVIEW.

Более подробно ознакомиться с функционированием ИТ-решения можно в Ситуационном Центре компании IBM.
